A família PTE são caixas de ensaios e acessórios projetados para o teste de relés e outros ensaios similares.

Configurações de 1 ou 3 canais de saída reversíveis (corrente / tensão) com controle direto através do próprio equipamento ou controle remoto através de PC, para o qual são oferecidos diferentes soluções de software opcionais.

O mais novo equipamento modelo Mentor 12 é um sistema completo para testes trifásicos, configurável com até 12 canais de saídas, sendo 6 tensões (reversíveis para corrente) e 6 correntes, e também PC e software já incorporados.

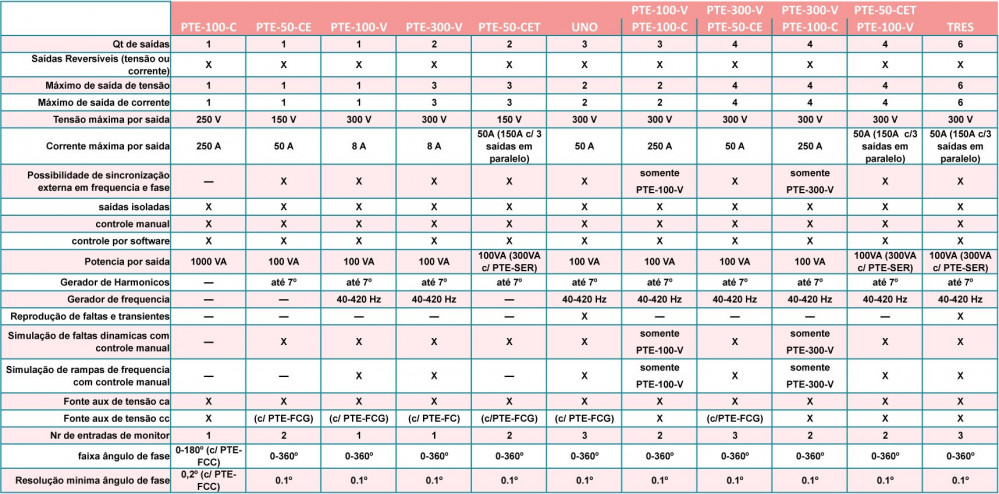

  Clique na imagem para ampliá-la



Equipamentos Monofásicos

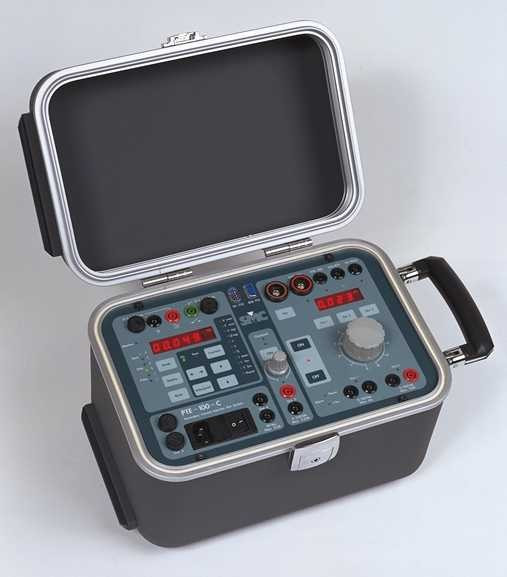

PTE-100-C; PTE-100-C PLUS; PTE-100-C Pro



Equipamento portátil, com saídas de tensão e corrente, cronômetro incorporado, monitor de sinais para contato seco ou contato por Tensão até 250V.

• Corrente até 250A (3 seg. ON / 5 min. OFF);
• Tensão de saída 0-250 Vca / 4A e 0-350 Vcc / 2,8 A
• Tensão de saída auxiliar 110 Vca / 0,3A
• Tensão de saída auxiliar 0 – 250Vcc/1A
• Potência de 1000 VA

PTE 100 C PLUS: Tensão regulável 0-140 V(30VA), freqüência 40-70 Hz, ângulo 0-359,9º

PTE 100 C PRO: mesmas características da PTE-100-C PLUS além do display

Catálogo

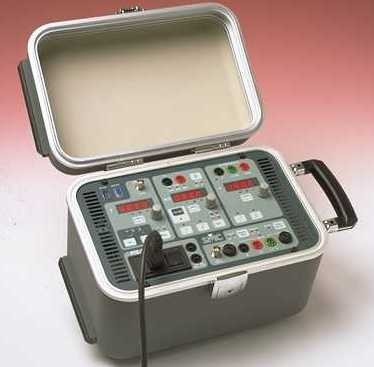

PTE-100-V

Aplicações:

• Ensaios de relés de proteção de geradores e interconexões (freqüência, sincronismo, tensão e ângulo de fase).

Características:

• Tensão variável até 300V ou corrente até 8A (possui saída reversível tensão /corrente)
• Freqüência variável desde 40 a 420 Hz
• Ângulo de fase variável desde 0 - 359.9°
• Potencia: 100 VA
• Saída totalmente isolada e eletrônica
• Capacidade de realizar ensaios dinâmicos
• Totalmente programável
• Entrada de referência de freqüência e fase externa
• Saída de controle de cronômetro externo

Catálogo

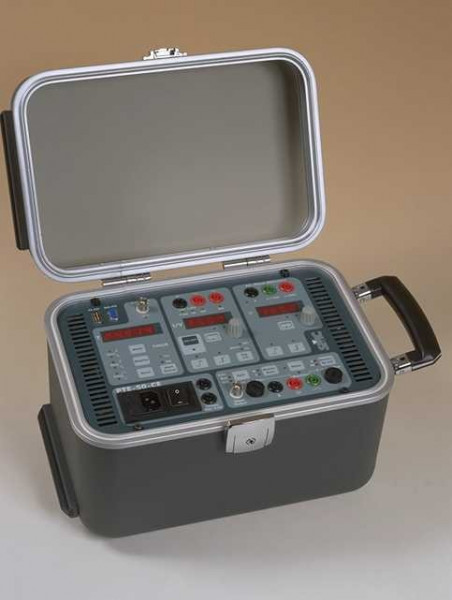

PTE-50-CE ; PTE-50-CE PRO

Aplicações:

• Relés de sobrecorrente
• Relés de máxima / mínima tensão
• Relés de fator de potencia
• Relés de proteção de terra
• Religadores
• Relés de distancia / impedância / direcional ( modelo Pro)
• Relés de freqüência (Pro)
• Relés de sincronismo (Pro)

Características:

• Corrente até 50 A ou tensão até 150 V (possui saída reversível tensão /corrente)
• Harmônicos selecionáveis desde o 1º ao 7º
• Ângulo de fase ajustável entre 0 e 359,9º
• Modelo Pro: 0-140V, 30 VA, 0-359,9º, 40-70 Hz
• Potencia: 100 VA
• Cronômetro digital programável (resolução1 ms )
• Entrada de sinal externo de sincronismo
• Porta de comunicação RS-232 e BUS-PTE
• Detecção de disparo multi-modo
• Ajuste e calibração mediante software para Windows
• Montado em case proteção IP-65

Catálogo

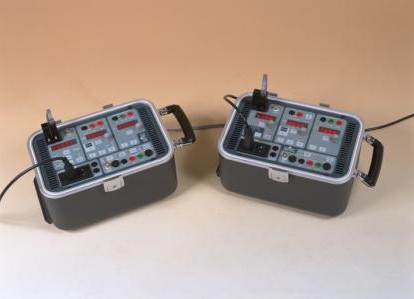

UNO

Conjunto Composto por duas unidades, microprocessadas, sendo:

• unidade de corrente PTE-50-CE (50A ou 150V)
• unidade de tensão PTE-100-V (300V ou 8A)
• Cada unidade possui 1 canal de saída reversível

Catálogo





Equipamentos Trifásicos e Hexafásicos

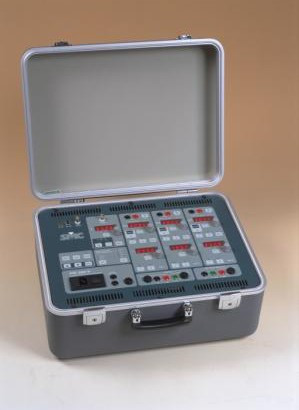

PTE - 300 - V

Aplicações:

• Ensaios trifásicos de relés de proteção de geradores e interconexões.
• Ensaios monofásicos de relés direcionais, diferenciais e de potencia.
• Combinado com outros equipamentos pode formar até 3 fases completas em tensão, corrente e ângulo.
• Devido aos canais reversíveis a corrente, podem ser usados como uma fase completa (V, I, j )

Características:

• Tensão trifásica variável até 3 x300V ou corrente até 3 x 8A (saída reversível tensão / corrente)
• Freqüência variável 40 a 420 Hz
• Ângulo de fase variável 0 - 359.9° (mono ou trifásico).
• Potencia: 3 x100 VA
• Saídas totalmente isoladas e eletrônicas
• Capacidade de realizar ensaios dinâmicos
• Totalmente programável
• Entrada de referência de freqüência e fase externa
• Saída de controle de cronômetro externo
• Ensaios manuais através de seu painel ou automáticos através de software



Catálogo

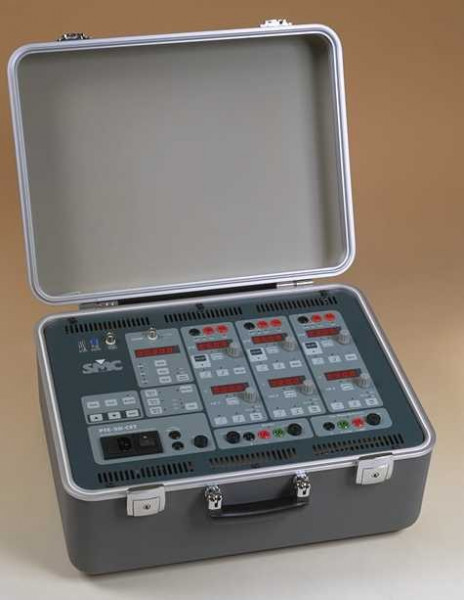

PTE-50-CET

























Aplicações:

• Ensaios em Relés eletromecânicos de sobrecorrente, monofásicos ou trifásicos.
• Ensaios de proteções de corrente, tensão ou ângulo de fase em relés estáticos e digitais.
• Ensaios monofásicas de relés direcionais, diferenciais e de potencia.

Características:

• Corrente até 3 x 50 A ou tensão até 3 x 150 V (possui saída reversível tensão / corrente)
• Harmônicos selecionáveis 1º ao 7º
• Ângulo de fase ajustável entre 0 e 359,9º
• Potencia: 100 VA ( até 300VA com o opcional PTE-SER)
• Cronômetro digital programável (resolução1 ms )
• Entrada de sinal externo de sincronismo
• Porta de comunicação RS-232 e BUS-PTE
• Detecção de disparo multi-modo
• Programação de valores de pre-falta e falta em nível e em ângulo de fase para ensaios dinâmicos.
• Ajuste e calibração mediante software para Windows
• Montado em case proteção IP-65



Catálogo



TRES

Conjunto composto por duas unidades, icroprocessadas, sendo:

• Unidade de corrente PTE-50-CET (3 x 50A ou 3 x 150V)

Possui cronometro digital e Geração de harmônicos incorporados

• Unidade de tensão PTE-300-V (3 x 300V ou 3 x 8A)
• Freqüência e ângulo de fase variáveis

Cada unidade possui 3 canais de saídas reversíveis

Catálogo

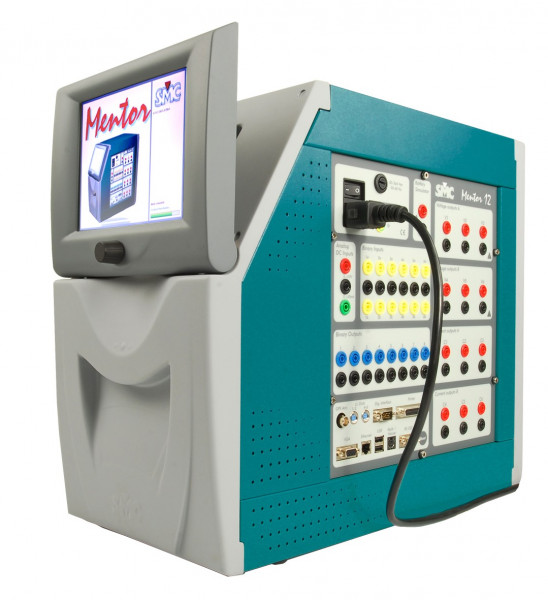

MENTOR 12



O Mentor 12 é um sistema completo para ensaios com surpreendente facilidade de qualquer tipo de relé, desde os eletromecânicos com sua grande demanda de potencia de saída, até os mais modernos e sofisticados relés numéricos multifuncionais, como os relés digitais de distancia, diferenciais, sincronizadores, religadores e muito mais.

Este equipamento portátil, ideal tanto para campo quanto para laboratório, possui Computador e software incorporados com acesso através de uma tela touch screen.

Características:

• De 6 a 12 canais de saída de potência – módulos amplificadores “plug & play”
• Podem ser conectados em série ou paralelos
• Potencia 100VA
• 150 Vca(5 Aca) e 212Vcc (7 Acc)
• 25 Aca e cc
• Canais de tensão reversíveis para corrente
• Controle do angulo de fase 0.0 – 359.9º /Precisão: 0,1º / Resolução: 0,001º
• Freqüência 0.0 – 2 KHz / Faixa de transiente 3KHz /
• Resolução: 5 μHz / Precisão: 1ppm
• Simulador de bateria aux. 48, 125, 250 Vcc (60 W)
• 4 cronômetros incorporados
• Simulação de 2 finais de linha independentes ( receptor GPS e IRIG-B)
• Entradas e saídas lógicas e analógicas
• Para controlar os sinais externos do relé sob teste:
• 12 entradas lógicas ( tensão/contato seco)
• 8 saídas lógicas ( rele/coletor aberto)
• 6 saídas analógicas de nível baixo
• Para teste de transdutor
• 1 entrada analógica (medição especial, ± 10 Vcc; ± 20 mA cc)
• Comunicação com computador e gravação de resultados
• Capacidade para testes automáticos, semi-automáticos e manuais
• Comunicações: RS-232, 2 x USB, Ethernet, Paralelo, PS2, VGA



Catálogo
